标准产品
我司可以根据客户要求，生产任何类型的易熔塞，包括外形构造、塞体材料、螺纹种类和尺寸等。但如下尺寸和温度的NPT螺纹易熔塞需求较多，常备库存，属于我们的标准产品系列。一般交货期较短，起订量要求不高。
对于具有一定需求潜力的其他规格易熔塞，也欢迎垂询。
标准规格型号表 #
| °F | °C | 1/8″NPT | 1/4″NPT | 3/8″NPT | 1/4″NPT | 1/4″NPT | 3/8″NPT | 1/2″NPT |
|---|---|---|---|---|---|---|---|---|
| 黄铜 | 黄铜 | 黄铜 | 黄铜 | 不锈钢 | 不锈钢 | 不锈钢 | ||
| 136 | 58 | AQS18-58 | AQS14-58 | AQS38-58 | AQS12-58 | AQS14-58SS | AQS38-58SS | AQS12-58SS |
| 160 | 71 | AQS18-71 | AQS14-71 | AQS38-71 | AQS12-71 | AQS14-71SS | AQS38-71SS | AQS12-71SS |
| 165 | 74 | AQS18-74 | AQS14-74 | AQS38-74 | AQS12-74 | AQS14-74SS | AQS38-74SS | AQS12-74SS |
| 180 | 82 | AQS18-82 | AQS14-82 | AQS38-82 | AQS12-82 | AQS14-82SS | AQS38-82SS | AQS12-82SS |
| 195 | 90 | AQS18-90 | AQS14-90 | AQS38-90 | AQS12-90 | AQS14-90SS | AQS38-90SS | AQS12-90SS |
| 212 | 100 | AQS18-100 | AQS14-100 | AQS38-100 | AQS12-100 | AQS14-100SS | AQS38-100SS | AQS12-100SS |
| 230 | 110 | AQS18-110 | AQS14-110 | AQS38-110 | AQS12-110 | AQS14-110SS | AQS38-110SS | AQS12-110SS |
| 255 | 124 | AQS18-124 | AQS14-124 | AQS38-124 | AQS12-124 | AQS14-124SS | AQS38-124SS | AQS12-124SS |
| 281 | 138 | AQS18-138 | AQS14-138 | AQS38-138 | AQS12-138 | AQS14-138SS | AQS38-138SS | AQS12-138SS |
| 361 | 183 | AQS18-183 | AQS14-183 | AQS38-183 | AQS12-183 | AQS14-183SS | AQS38-183SS | AQS12-183SS |
| 390 | 199 | AQS18-199 | AQS14-199 | AQS38-199 | AQS12-199 | AQS14-199SS | AQS38-199SS | AQS12-199SS |
| 450 | 232 | AQS18-232 | AQS14-232 | AQS38-232 | AQS12-232 | AQS14-232SS | AQS38-232SS | AQS12-232SS |

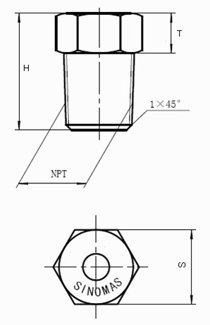

外形尺寸 #
西耐标准NPT螺纹易熔塞的外形尺寸见下表：
| 螺纹尺寸 | H(mm) | T(mm) | S(mm) | 塞孔直径(mm) |
|---|---|---|---|---|
| 1/8"NPT | 16 | 5 | 12 | 5 |
| 1/4"NPT | 21 | 6.5 | 14 | 5 |
| 3/8"NPT | 20 | 6 | 17 | 6 |
| 1/2"NPT | 29 | 8 | 22 | 85 |
技术规格 #
- 额定温度公差: ±3°C
- 塞体材料：黄铜或不锈钢
- 易熔合金：多组分共晶合金
- 出厂检测压力：3.0 MPa
- 最高耐压：黄铜 5 MPa，不锈钢 15 MPa
- 海关编码：8481809000
