Standardmodelle
Wir sind in der Lage, Schmelzstopfen nach Kundenspezifikation zu fertigen – hinsichtlich Gewindetyp und -größe, Werkstoff des Stopfenkörpers usw.
In der Praxis haben sich jedoch NPT-Schmelzsicherungsschraube der folgenden Größen und Auslösetemperaturen als Standardmodelle etabliert, da sie in der Anwendung besonders verbreitet sind.
Diese Stopfenkörper – sowohl aus Messing als auch aus Edelstahl – sind häufig lagerhaltig, wodurch sich die Lieferzeiten entsprechend verkürzen.
Standardmodell-Liste #
| °F | °C | 1/8″NPT | 1/4″NPT | 3/8″NPT | 1/4″NPT | 1/4″NPT | 3/8″NPT | 1/2″NPT |
|---|---|---|---|---|---|---|---|---|
| Messing | Messing | Messing | Messing | Edelstahl | Edelstahl | Edelstahl | ||
| 136 | 58 | AQS18-58 | AQS14-58 | AQS38-58 | AQS12-58 | AQS14-58SS | AQS38-58SS | AQS12-58SS |
| 160 | 71 | AQS18-71 | AQS14-71 | AQS38-71 | AQS12-71 | AQS14-71SS | AQS38-71SS | AQS12-71SS |
| 165 | 74 | AQS18-74 | AQS14-74 | AQS38-74 | AQS12-74 | AQS14-74SS | AQS38-74SS | AQS12-74SS |
| 180 | 82 | AQS18-82 | AQS14-82 | AQS38-82 | AQS12-82 | AQS14-82SS | AQS38-82SS | AQS12-82SS |
| 195 | 90 | AQS18-90 | AQS14-90 | AQS38-90 | AQS12-90 | AQS14-90SS | AQS38-90SS | AQS12-90SS |
| 212 | 100 | AQS18-100 | AQS14-100 | AQS38-100 | AQS12-100 | AQS14-100SS | AQS38-100SS | AQS12-100SS |
| 230 | 110 | AQS18-110 | AQS14-110 | AQS38-110 | AQS12-110 | AQS14-110SS | AQS38-110SS | AQS12-110SS |
| 255 | 124 | AQS18-124 | AQS14-124 | AQS38-124 | AQS12-124 | AQS14-124SS | AQS38-124SS | AQS12-124SS |
| 281 | 138 | AQS18-138 | AQS14-138 | AQS38-138 | AQS12-138 | AQS14-138SS | AQS38-138SS | AQS12-138SS |
| 361 | 183 | AQS18-183 | AQS14-183 | AQS38-183 | AQS12-183 | AQS14-183SS | AQS38-183SS | AQS12-183SS |
| 390 | 199 | AQS18-199 | AQS14-199 | AQS38-199 | AQS12-199 | AQS14-199SS | AQS38-199SS | AQS12-199SS |
| 450 | 232 | AQS18-232 | AQS14-232 | AQS38-232 | AQS12-232 | AQS14-232SS | AQS38-232SS | AQS12-232SS |

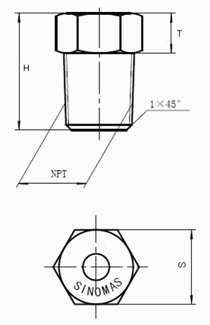

Abmessungen #
| Gewindegröße | H(mm) | T(mm) | S(mm) | Bohrungsdurchmesser(mm) |
|---|---|---|---|---|
| 1/8"NPT | 16 | 5 | 12 | 5 |
| 1/4"NPT | 21 | 6.5 | 14 | 5 |
| 3/8"NPT | 20 | 6 | 17 | 6 |
| 1/2"NPT | 29 | 8 | 22 | 85 |
Produktspezifikationen #
- Toleranz der Auslösetemperatur: ±3°C
- Werkstoff des Stopfenkörpers: Messing / Edelstahl
- Schmelzlegierung: Eutektische Legierung mit mehreren Komponenten
- Prüfdruck: 3,0 MPa (höherer Druck auf Anfrage)
- Maximaler Betriebsdruck: 5 MPa für Messing, 15 MPa für Edelstahl
- HS code: 8481809000
